一、產品概述

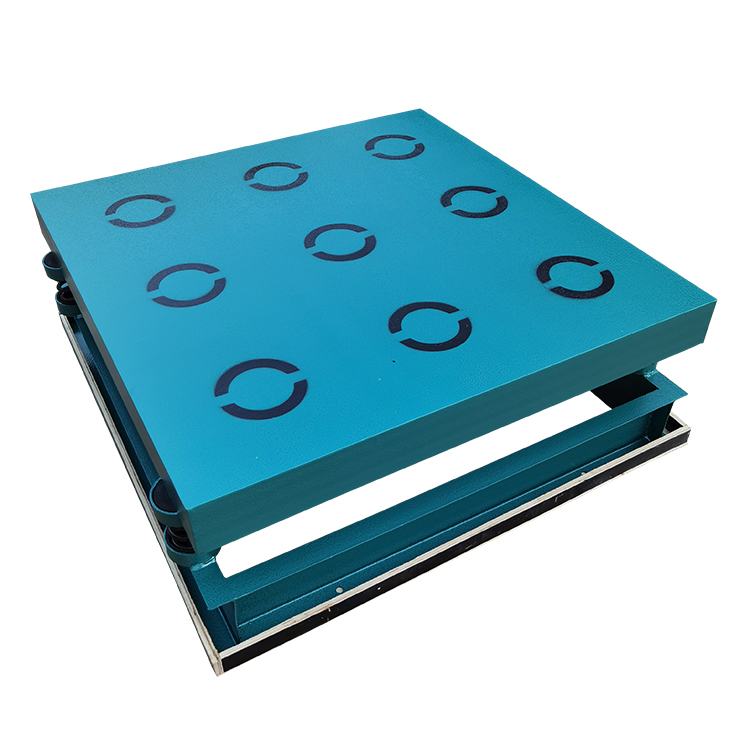

磁力振動臺使用廣泛，應用于建工、建材及科研單位，對混凝土試塊或其它物料振實之用，是當代最理想的試驗設備。

二、設計原理

磁盤振動臺由：1、臺面 2、磁場 3、附著式振動器

4、支撐彈簧 5、調幅彈簧 6、鉸接裝置  7、拉桿 8、程控儀等組成

臺面采用145型槽鋼和12mm鋼板焊接而成，采用彈簧支撐臺面拉桿將上臺面與支撐彈簧，調幅彈簧底座連接一體，起到調幅作用，振源由一臺封閉的附著振動器所提供，它裝于臺面下部，當振動器運轉時偏心重塊的高速轉產生振動力，支撐彈簧主要起支撐和減振作用。

三、使用方法

磁盤振動臺工作程序，由控制器控制工作，將混凝土試模放在磁盤，打開電源開關，把時間設定為所需數值，時間設定范圍0-999秒任意，打開磁盤控制開關，按下啟動鍵即可工作，在工作時間內可按停止開關，一個工作程序完成，振動臺余振停止后，關閉磁控開關，取下試模，進行下一試驗時，按啟動開關數顯器將自動清零。

四、技術參數

1、外形尺寸：800X600mm    1000X1000mm

2、電    源：380V

3、磁盤電壓：36V

4、振    幅：0.5±0.02mm

5、振動器功率：1.1千瓦   1.5千瓦

6、振 動 頻 率：50HZ

7、噪音測試：不大于80分貝

8、重量：65kg

五、維護與保養

1、振動臺要放在堅實的基礎，基礎要求水平。

2、在使用時要隨時注意有無不正常的噪音，并經常檢查振動器發熱情況溫度不得大于40℃。

3、振動器的軸承每使用500小時應拆卸清洗一次，并換新油。

4、在使用中若發現鉸接裝置間隙過大，可拆卸軸承蓋調整螺母，使用獲得適宜的軸承間隙。

5、當臺面長期處于振動狀態使材料產生疲勞而發生裂紋時，可進行焊補時首先在裂紋可兩端鉆一直徑10左右的小孔，可進行焊補，防止裂紋再擴大，然后在裂紋兩側開成V型剖口，最后焊補。

6、磁盤振動臺當每個作業班結束之后，應將振動臺全部清洗干凈，使其經常保持良好的狀態。

注：本品按有關標準應采用平底試模，吸力效果更佳（平底試模底部為直徑100與底四角平行的平臺。）
